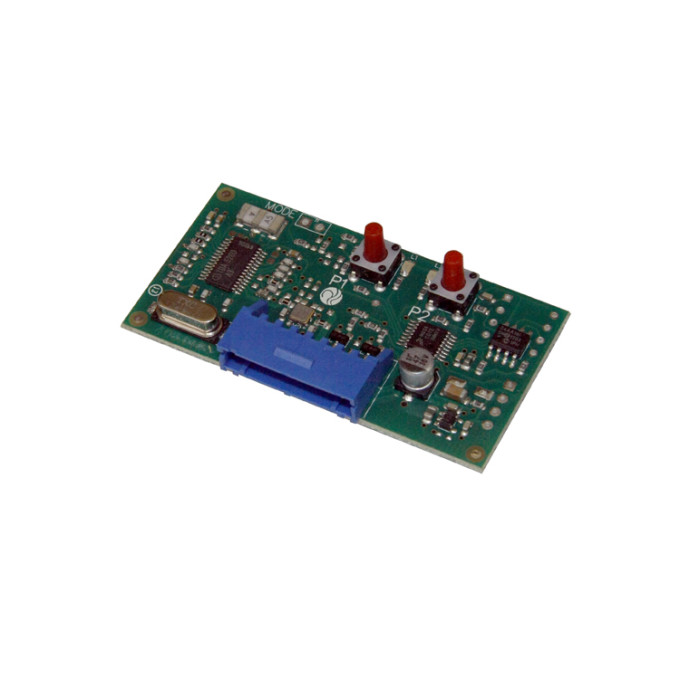

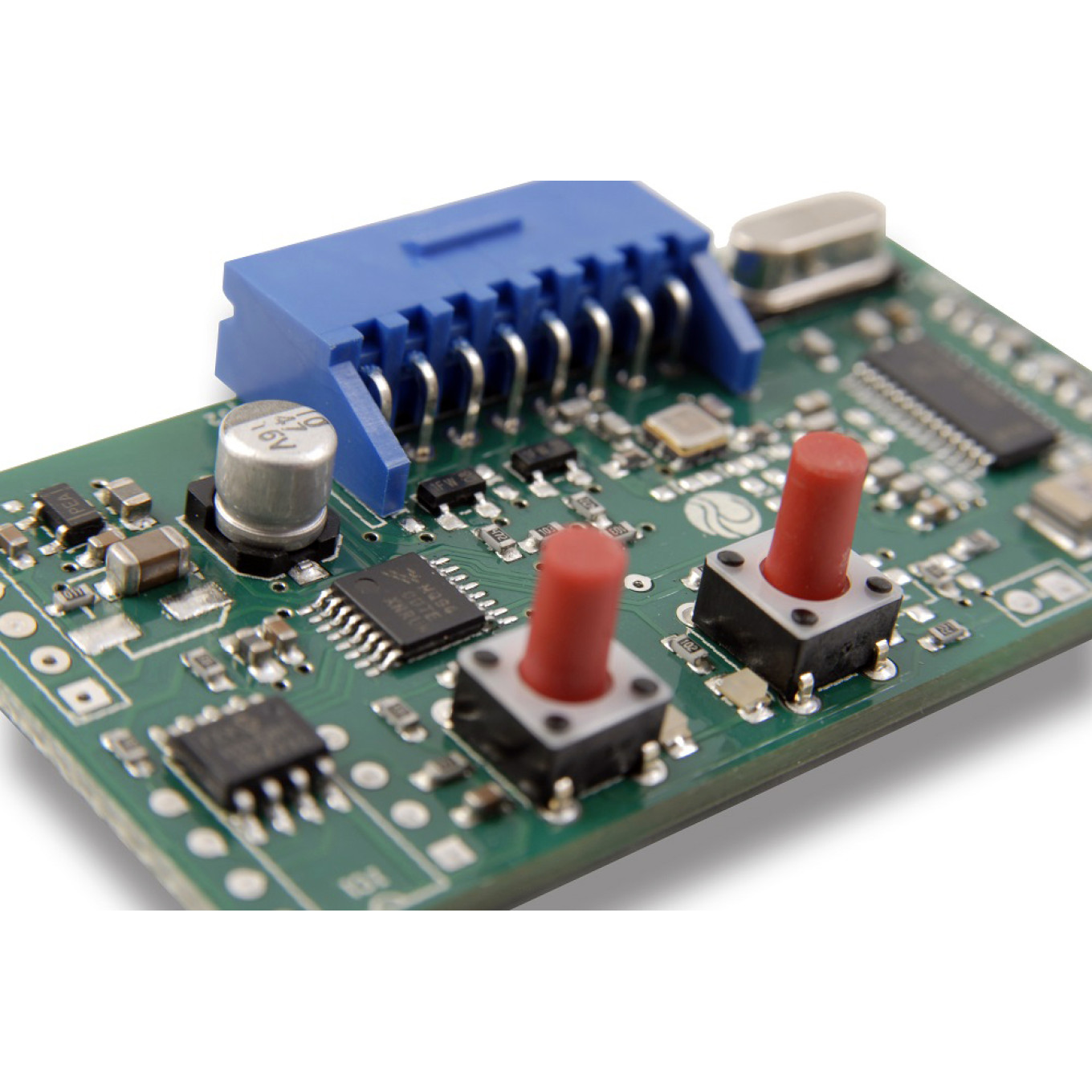

Приймач вбудований 2-канальний Roger Technology H93/RX22A/I

ОСОБЛИВОСТІ

RX22/I

2 канали з виходом "відкритий колектор". Функції кожного каналу задаються блоком управління, у якому встановлено приймач.

RX32/U

Канал 1: Нормально розімкнені контакти реле.

Канал 2: Бістабільні контакти реле. (Замкнуто – Розімкнуто – Замкнено).

За допомогою перемички J2 встановлюється час замикання контактів другого каналу 30 хвилин.

За допомогою перемички J1 вибирається напруга живлення:

J1 ВСТАНОВЛЕНО 12 В ~/-.

 J1 НЕ ВСТАНОВЛЕНО 24 B ~/-.

ЗАПАМ'ЯТАННЯ КОДУ

При підключеному живленні натисніть кнопку P1 для запису коду на перший канал, або P2 для запису на другий канал. (Процедура однакова для обох каналів). Коли кнопка відпущена, відповідний світлодіод повільно тричі блимає. У цей час слід натиснути кнопку пульта, з якою ми хочемо управляти даним каналом приймача. Тривале світіння означає, що запам'ятовування пройшло успішно, три швидких миготіння означають, що код вже знаходиться в пам'яті приймача. Світлодіод повільно блимає ще тричі, під час чого можна записати ще один код. Якщо жодного з кодів не було передано, приймач виходить з режиму програмування.

(Один і той самий код неможливо зберегти відразу у двох каналах приймача, кожен код може відповідати лише одному каналу.).

Стирання всіх запам'ятованих кодів

Вимкніть живлення, натисніть одночасно на кнопки P1 та P2 і не відпускаючи кнопок, подайте живлення. 5 миготінь обох світлодіодів означають стирання всіх збережених кодів.
