Автоматика для воріт комплект Roger Technology BE20/212/HS Brushless

Безщітковий інтенсивний привід для воріт зі стулкою до 4 м

Міцний сталевий гвинт з ходовою гайкою та вилкою

Вилка та гайка, у гвинтовій передачі, виготовлені з матеріалів найвищої якості. Зокрема, бронзова гайка, яка рухається по загартованому сталевому валу, має повністю різьбову внутрішню поверхню і щільно прилягає до сталевої тягової вилки для забезпечення точного механічного з'єднання.

Високоточна інженерія

Редуктори виготовлені лише з високоякісних матеріалів, таких як алюміній, сталь, чавун та бронза. Зубчасті передачі із шарикопідшипниками із подвійним захистом забезпечують абсолютну точність між осями.

Важіль розблокування із замком та ключем

Ексцентриковий важіль розблокування розроблений з практичним та міцним замковим циліндром з ключем. Система розблокування використовує механізм із двома важелями для легкого та простого застосування у разі потреби.

Просте встановлення за допомогою одного 3-провідного кабелю

3-контактна клемна колодка забезпечує швидке, просте та легке підключення двигуна до цифрового контролера за допомогою одного 3-провідного кабелю.

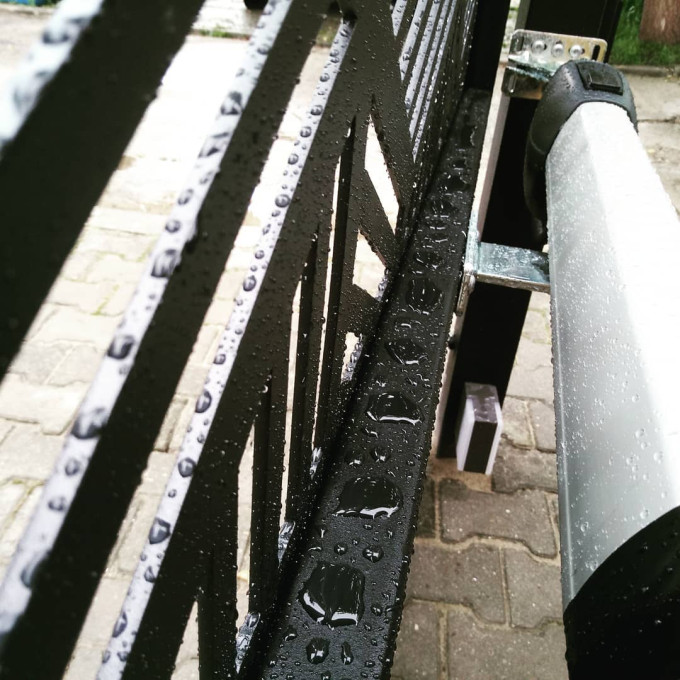

Регульовані монтажні кронштейни з гвинтовим кріпленням

Безщітковий привід BE20 оснащений регульованими монтажними кронштейнами з гвинтовим кріпленням, що робить його ще більш швидким та простим у встановленні.

Кронштейни виготовлені з оцинкованої сталі, що забезпечує чудову довговічність та надійну фіксацію двигуна. Збірна конструкція заднього кронштейна пропонує на вибір 5 попередньо заданих положень регулювання.

Безщітковий мотор з цифровим керуванням

Безщітковий двигун розроблений на основі дії постійного магнітного поля, в якому всередині ротора використовуються ніодимові магніти. Інноваційні обмотки статора з живленням від цифрової синусоїдальної трифазної системи живлення низької напруги (24 В постійного струму / 36 В постійного струму) роблять двигун надзвичайно компактним. Електромотор працює без нагрівання, що робить його ідеальним для надзвичайно інтенсивного використання та дуже енергоефективним.

Регульовані обмежувачі положення відкриття та закриття воріт

Електропривод воріт BE20 оснащений на заводі двома титаново-алюмінієвими обмежувачами положення відкриття та закриття воріт. Обидва обмежувачі регульовані та мають повністю різьбову внутрішню поверхню, яка утворює міцне механічне з'єднання з гвинтовою черв'ячною передачею. Положення обмежувачів легко регулюється навіть після встановлення приводу, просто знявши алюмінієву кришку.

Знімні захисні щітки

Екструдований алюмінієвий корпус має дві спеціальні напрямні для щіток, які захищають гвинтову передачу. Знімні щітки і легко можуть бути замінені без демонтажу приводу.

Елегантна, посилена алюмінієва кришка

Кришка, що закриває гвинтову передачу, виготовлена ​​з анодованого алюмінію і має безліч точок посилення по всій довжині. Кришка надійно кріпиться до корпусу двигуна за допомогою болтів, що перетинають усю ширину корпусу.

Мікропроцесорний блок керування

Просте підключення безщіткового двигуна до блоку керування за допомогою лише одного 3-провідного кабелю забезпечується повністю цифровою мікропроцесорною автоматичною системою.

Багатофункціональний цифровий дисплей

4-х розрядний цифровий дисплей з 6 функціональними клавішами, дозволяє переглядати всі параметри системи, змінювати їх значення, перевіряти повідомлення про помилки та стан входів, а також виконувати всі етапи навчання блоку управління.

4-х секторний цифровий перетворювач Mosfet

У цифровому контролері керування трифазним двигуном використовуються надзвичайно потужний та революційний синусоїдальний цифровий інвертор із регулятором на 12 Mosfet транзисторах.

Технічні характеристики

•  Модель - BE20/200/HS
• Максимальна довжина стулки – 2,5 м
• Напруга живлення - 230В 50Гц
• Напруга живлення двигуна - 36В
• Потужність - 200Вт
• Інтенсивність – 100%
• Частота використання циклів на добу – 800
• Робоча температура - -20 ÷ +55 C °
• Ступінь захисту - IP44
• Час відкривання на 90° – 10 – 15 сек.
• Довжина ходу – 400 мм
• Блок керування - EDGE1/BOX
• Кінцевий вимикач – 2 хутро. обмежувача
• Енкодер - Цифровий
• Вага – 8 кг

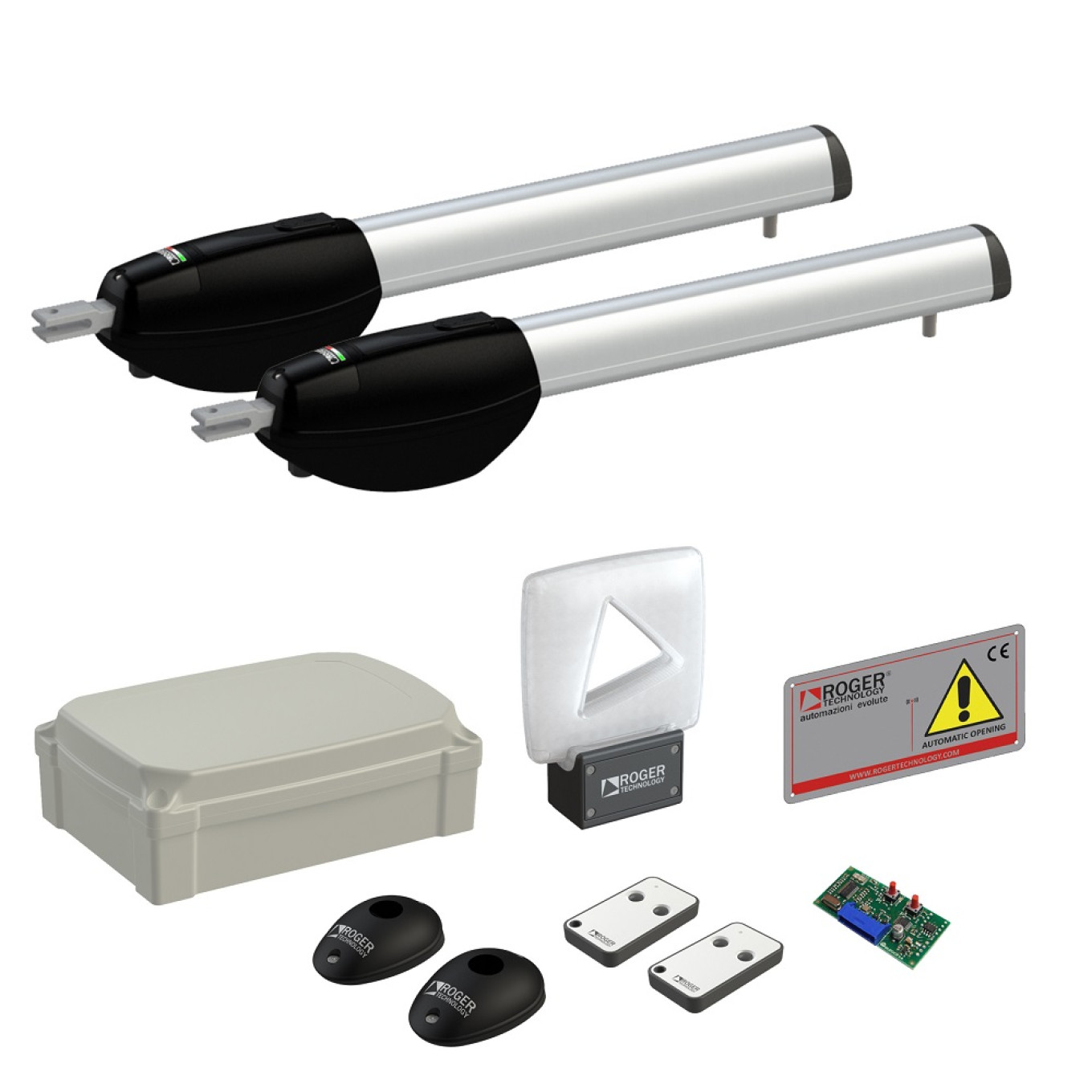

Комплектація:

• електромеханічні приводи BRUSHLESS BE20/200/HS - 2 шт
• блок керування EDGE/BOX - 1 шт
• приймач внутрішній 2х канальний H93/RX22A/I - 1 шт
• пульт радіокерування 2х канальний E80/TX52R/2 - 2 шт
• фотоелементи інфрачервоні R90/F2ES - 1 пара

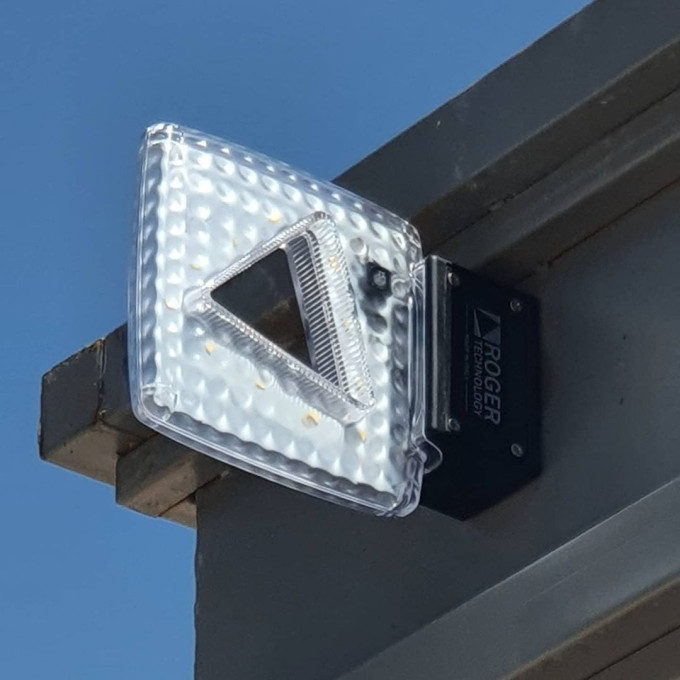

• сигнальна лампа 24В з вбудованою антеною FIFTHY/24 - 1 шт
