Roger Technology KIT R20/320

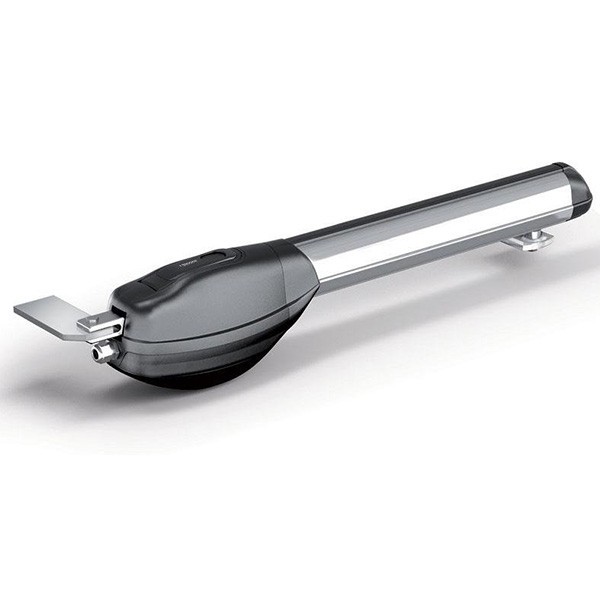

Електропривод лінійного типу для воріт вагою до 800 кг і довжиною воріт до 5 м.

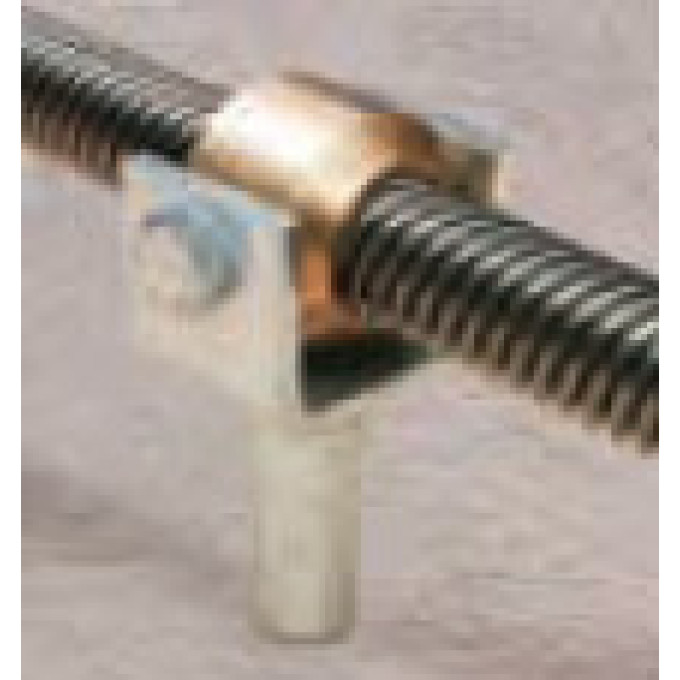

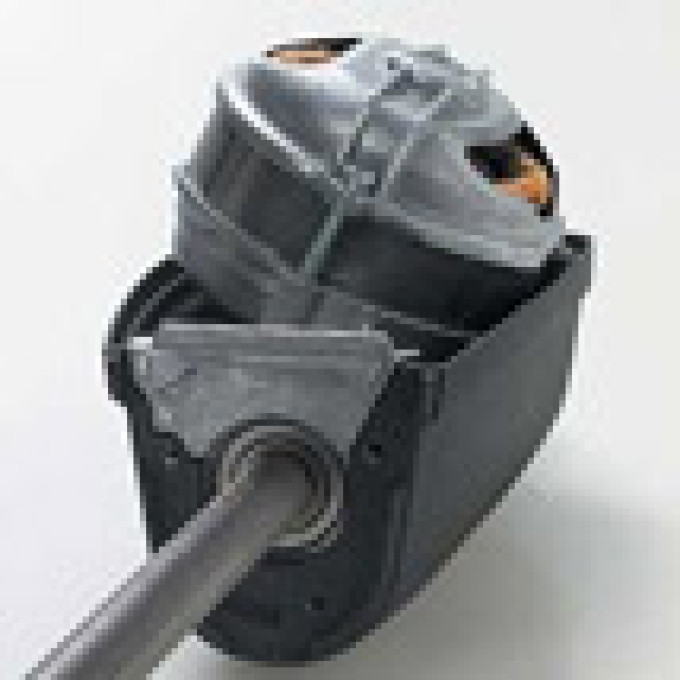

	Завдяки похилому розміщенню двигуна, високе тягове зусилля шарнірної втулки досягається використанням в конструкції редуктора лише однієї передавальної щаблі, що значно знижує масу приводу. Обертання двигуна через сталевий хробак передається на шестерню ходового гвинта, виготовлену з бронзи. При такому поєднанні конструкційних матеріалів суттєво зменшується тертя, нагрівання та зношування деталей.
	Сталевий п'ятизахідний ходовий гвинт з малим кроком нарізки, підданий прецизійному шліфуванню і загартуванні, підтримуваний двома шарикопідшипниками з боку редуктора та підшипником ковзання з протилежного краю приводу, забезпечує рівномірний розподіл зусилля по контактній поверхні шарнірної втулки. Таким чином, реалізується виняткова плавність руху воріт та міцність конструкції.

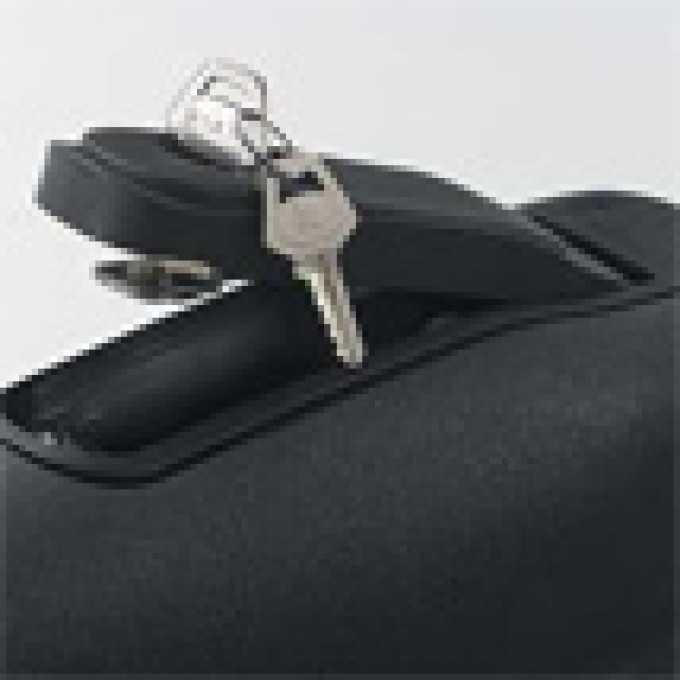

	Редуктор, що самоблокується, надійно замикає ворота без установки додаткових замків. На випадок відсутності напруги в електромережі, для відкривання воріт вручну, передбачено міцну та зручну рукоятку розблокування, що відмикається персональним ключем.

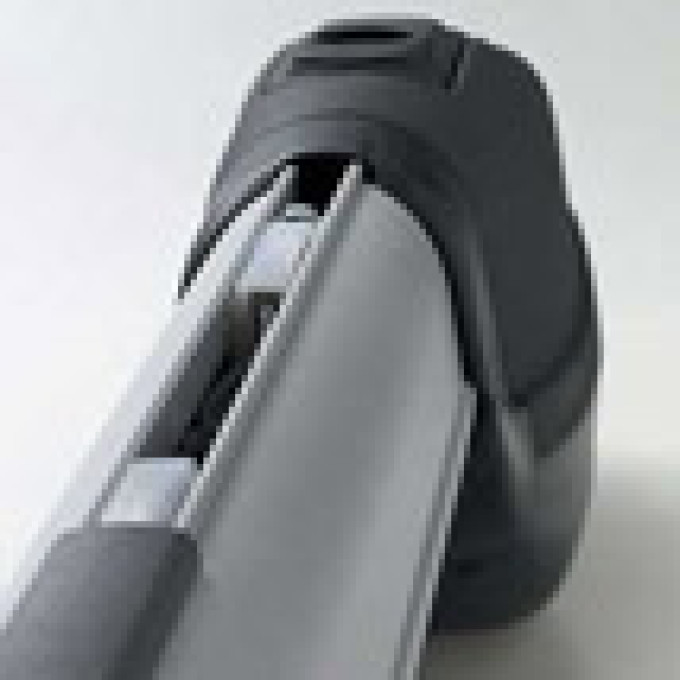

	Кінцеві вимикачі відкривання та закривання розміщені у пазу, виконаному у верхній частині кожуха ходового гвинта та захищені кришкою. Швидке регулювання кінцевих положень ходу воріт здійснюється простим переміщенням каретки вимикача до потрібної точки спрацьовування.

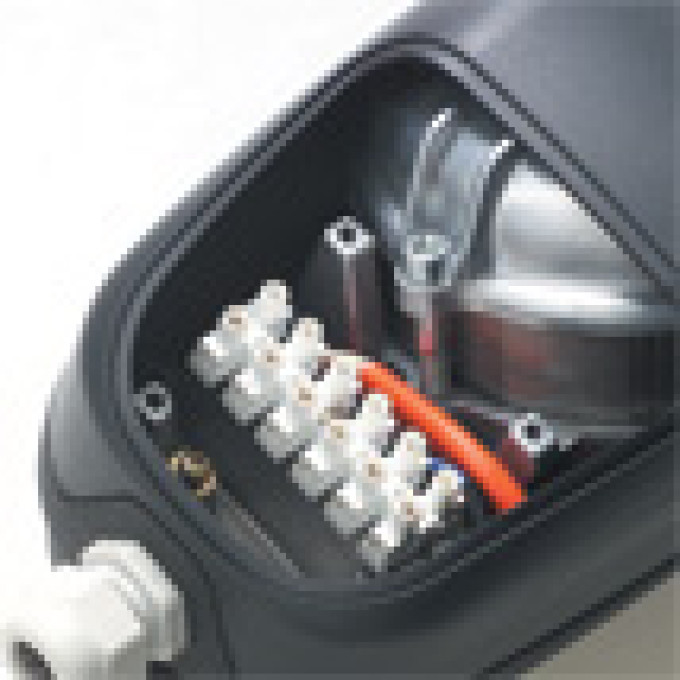

	Стартовий конденсатор і кінцеві вимикали скомутовані на клемній колодці всередині корпусу приводу, в результаті значно спрощуються всі електричні підключення. Штатний кабельний затискач дозволяє виконувати безпечне та герметичне введення кабелю різного діаметру.

Технічні характеристики

Модель R20/300
Клас захисту (IP): 54
Електроживлення двигуна (В/Гц): ~220/50
Номінальна потужність (Вт): 200
Струм (А): 1.1
Інтенсивність використання (%): 50
Запобіжник термодвигуна (°С): 140
Лінійне тягове зусилля (Н): 400÷3000
Хід тягової втулки (мм): 320
Швидкість тягової втулки (см/с): 1.66
Час відкривання на кут 90 ° (с): 18
Маса приводу (кг): 7.2
Діапазон робочих температур (°С): -25.....+70

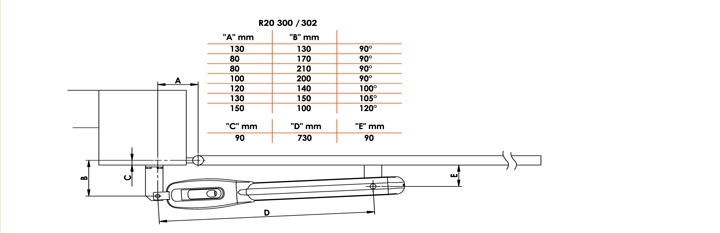

Рекомендовані настановні розміри

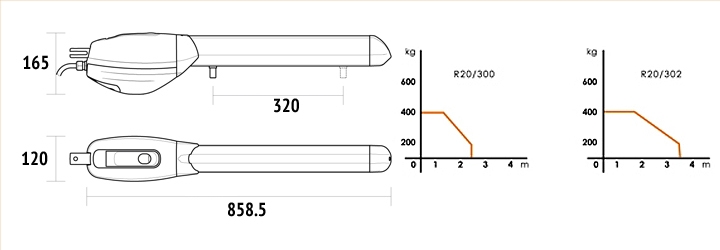

Межі використання

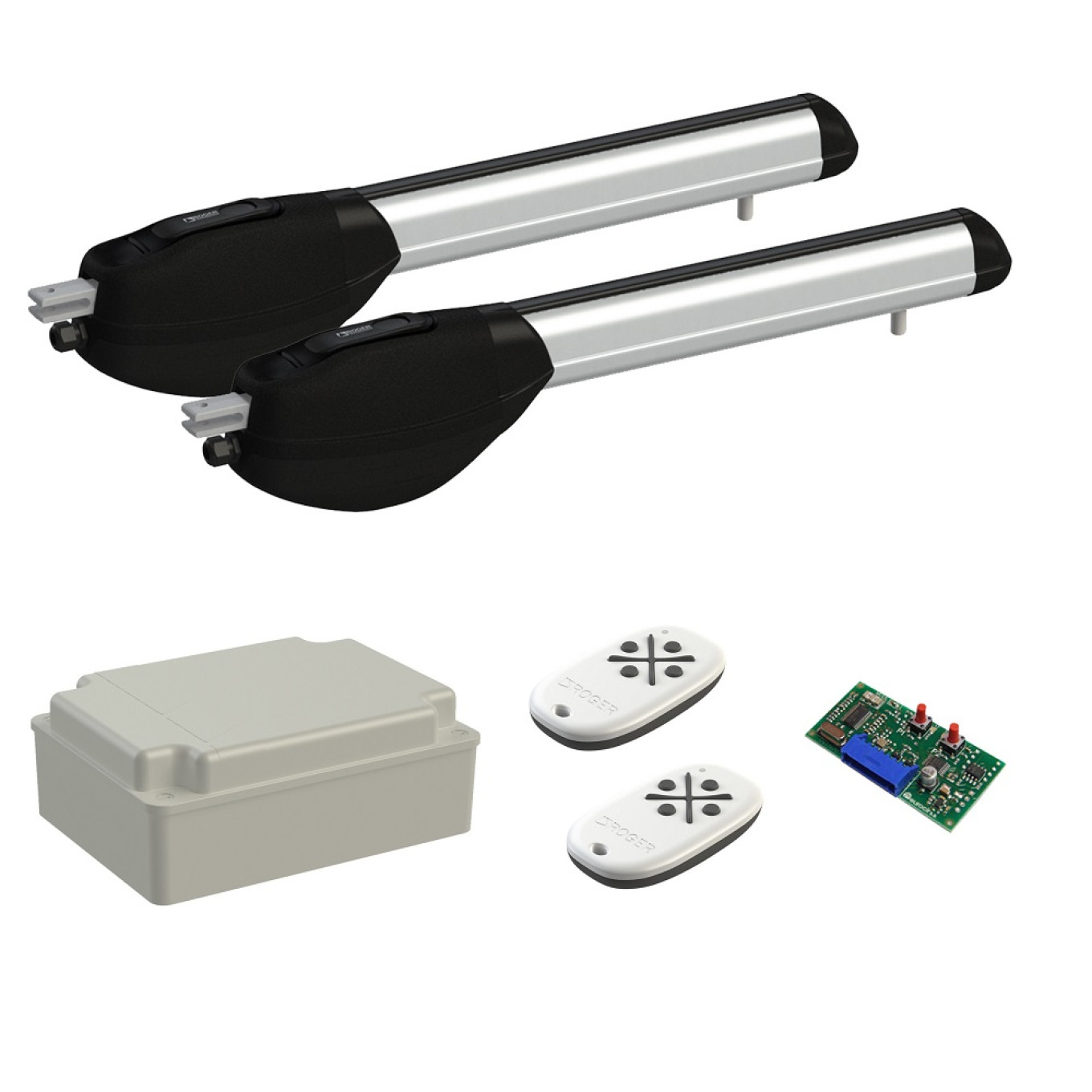

Склад комплекту:

електромеханічні приводи R20/300 - 2 шт
кінцеві вимикачі механічні MC770 - 2 шт.
блок керування 230В H70/200AC/BOX - 1 шт
приймач внутрішній 2х канальний H93/RX22A/I - 1 шт
пульт радіокерування 4х канальний M80/TX44R - 2 шт

Характеристики
Інтенсивність, %	40
Діапазон робочих температур, °C	-25...+70
Живлення, В	230
Кількість приводів	2
Країна виробник	Італія
Макс. вага стулки, кг	400
Макс. ширина стулки, м	2,5
Потужність, Вт	200
Споживання струму, А	1.1
Ступінь захисту, IP	43
Термозахист, °C	140
Тип приводу	Лінійний
Швидкість руху воріт, м/хв	0.96
