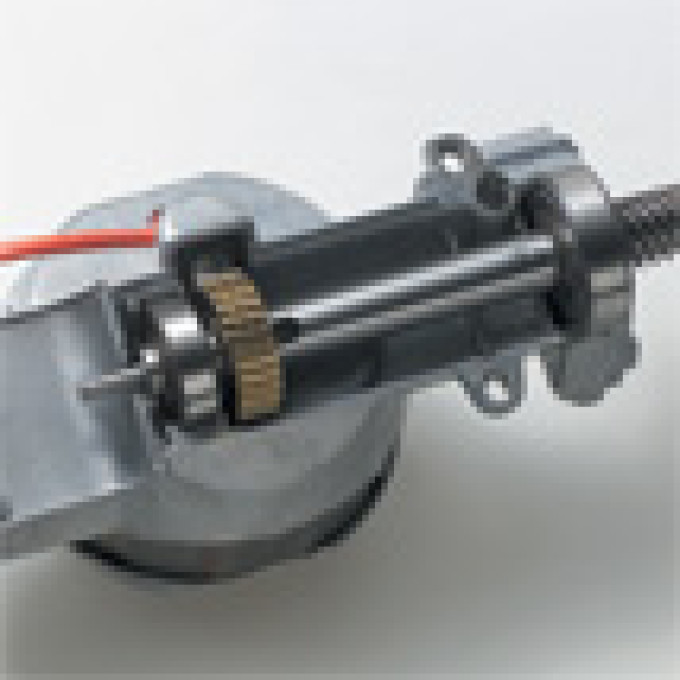

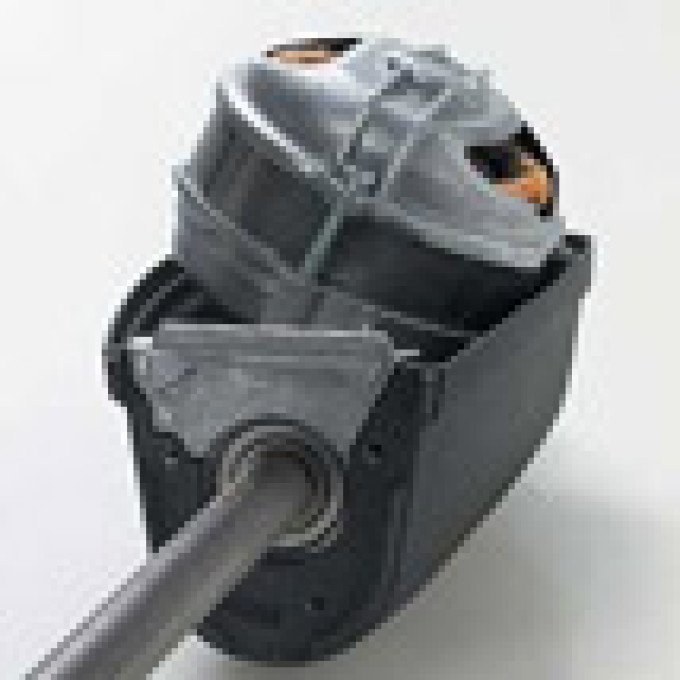

Завдяки похилому розміщенню двигуна, високе тягове зусилля шарнірної втулки досягається використанням в конструкції редуктора лише однієї передавальної щаблі, що значно знижує масу приводу. Обертання двигуна через сталевий хробак передається на шестерню ходового гвинта, виготовлену з бронзи. При такому поєднанні конструкційних матеріалів суттєво зменшується тертя, нагрівання та зношування деталей.

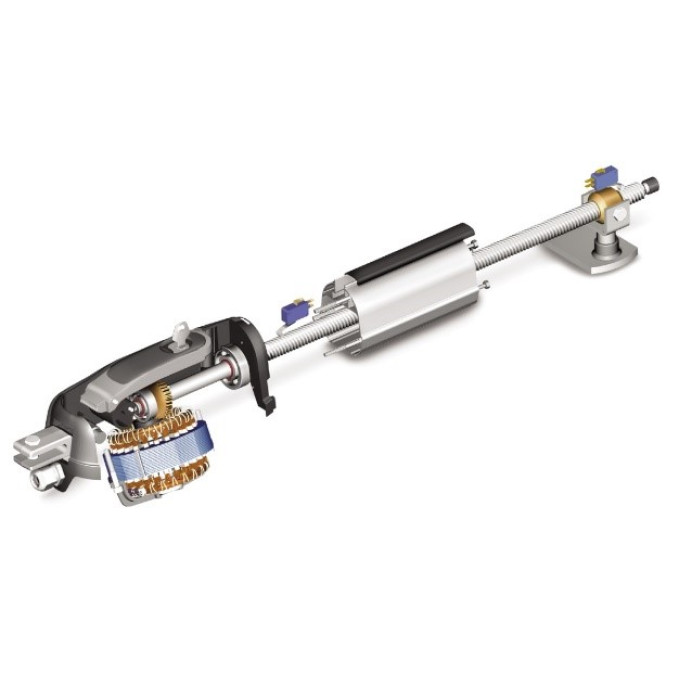

Сталевий п'ятизахідний ходовий гвинт з малим кроком нарізки, підданий прецизійному шліфуванню і загартуванні, підтримуваний двома шарикопідшипниками з боку редуктора та підшипником ковзання з протилежного краю приводу, забезпечує рівномірний розподіл зусилля по контактній поверхні шарнірної втулки. Таким чином, реалізується виняткова плавність руху воріт та міцність конструкції.

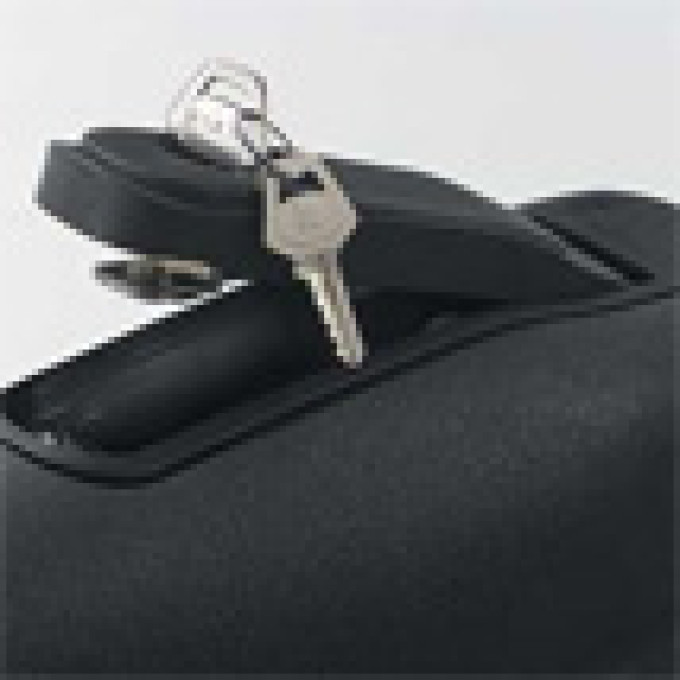

Редуктор, що самоблокується, надійно замикає ворота без установки додаткових замків. На випадок відсутності напруги в електромережі, для відкривання воріт вручну, передбачено міцну та зручну рукоятку розблокування, що відмикається персональним ключем.

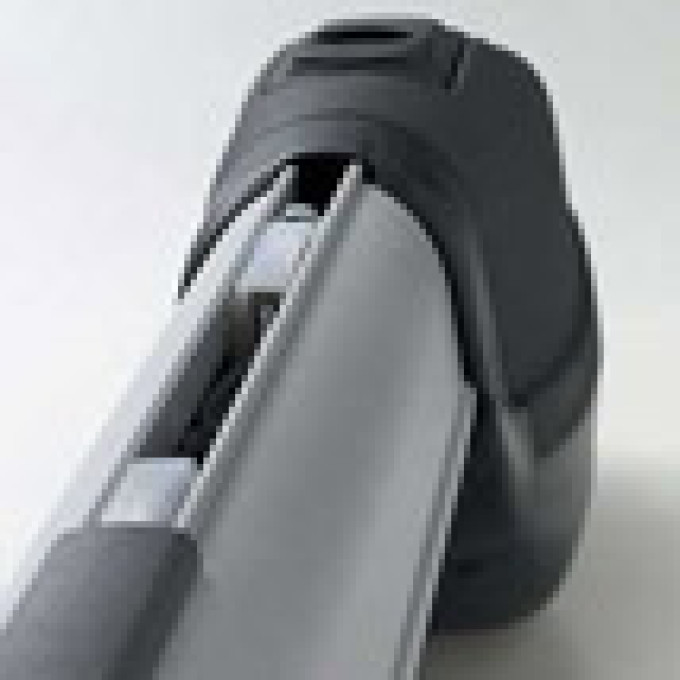

Кінцеві вимикачі відкривання та закривання розміщені у пазу, виконаному у верхній частині кожуха ходового гвинта та захищені кришкою. Швидке регулювання кінцевих положень ходу воріт здійснюється простим переміщенням каретки вимикача до потрібної точки спрацьовування.

Стартовий конденсатор і кінцеві вимикали скомутовані на клемній колодці всередині корпусу приводу, в результаті значно спрощуються всі електричні підключення. Штатний кабельний затискач дозволяє виконувати безпечне та герметичне введення кабелю різного діаметру.

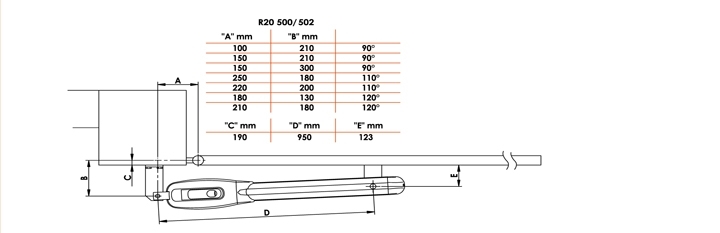

Технічні характеристики

Модель - R20/500

Клас захисту (IP): 54

Електроживлення двигуна (В/Гц): ~220/50

Номінальна потужність (Вт): 200

Струм (А): 1.1

Інтенсивність використання (%): 50

Запобіжник двигуна (°С): 140

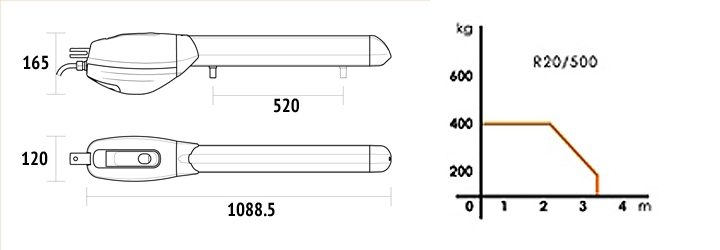

Лінійне тягове зусилля (Н): 400÷3000

Хід тягової втулки (мм): 520

Швидкість тягової втулки (см/с): 1.66

Час відкривання на кут 90 ° (с): 27

Маса приводу (кг): 7.8

Діапазон робочих температур (°С): -25.....+70

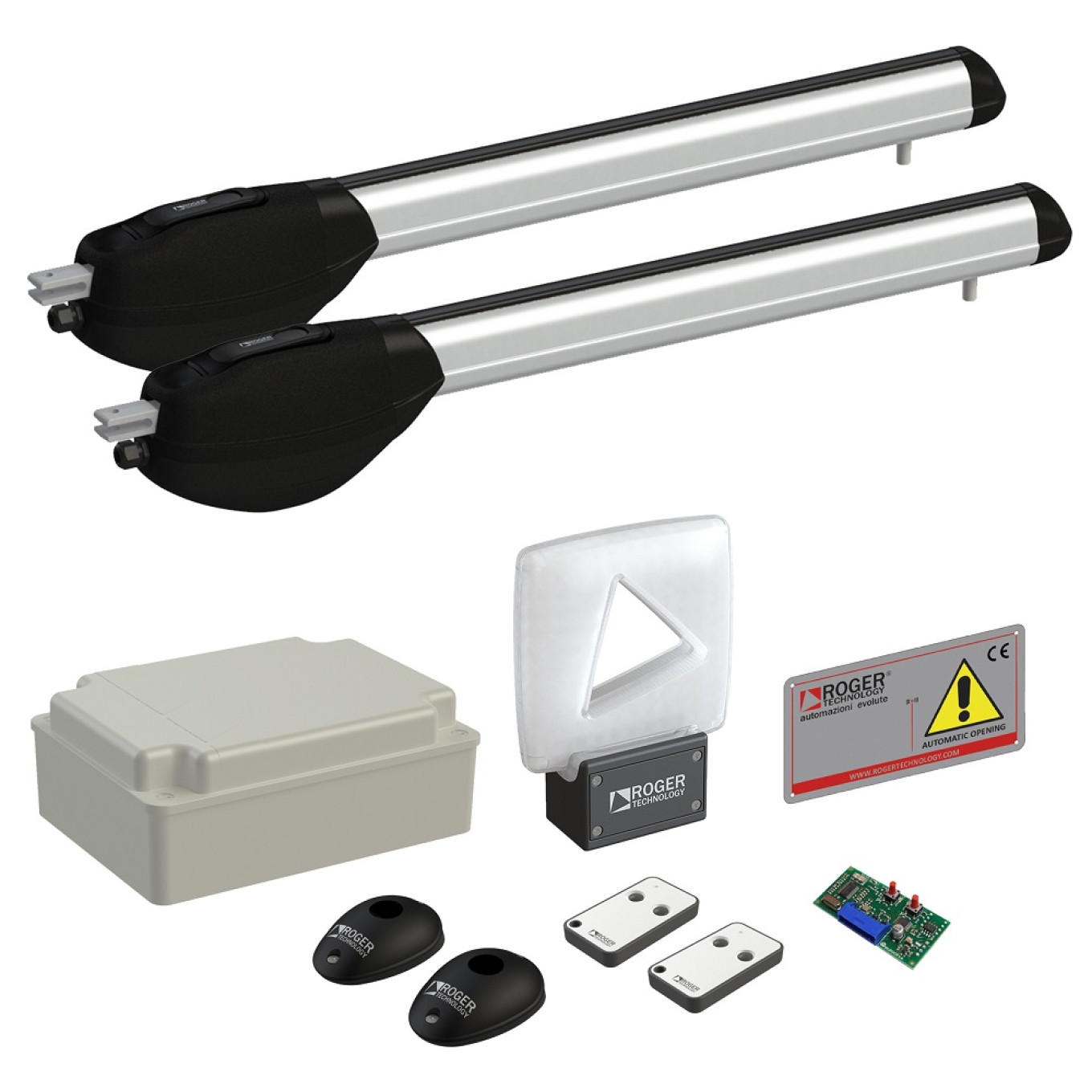

• електромеханічні приводи R20/500 - 2 шт
• кінцеві вимикачі електромеханічні MC770 - 2 шт.
• блок керування 230В H70/200AC/BOX - 1 шт
• приймач внутрішній 2х канальний H93/RX22A/I - 1 шт
• пульт радіокерування 2х канальний E80/TX52R/2 - 2 шт
• фотоелементи інфрачервоні R90/F2ES - 1 пара
• сигнальна лампа 24V з вбудованою антеною FIFTHY/230 - 1 шт
